| | 品牌：安徽古大 | | 型号：GDTC9102/9202 | | 加工定制：是 | |
| | 测量范围：1300 | | 用途：温度测量 | | | |

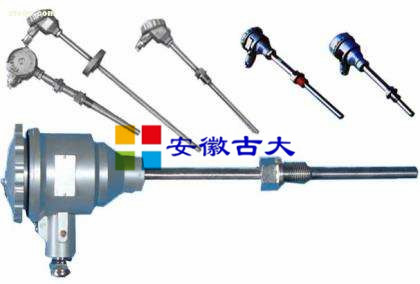

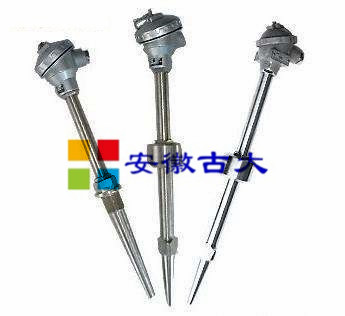

GDTC9102/9202 系列防爆型热电阻、热电偶
一． 产品概述
GDTC9102/9202 列防爆热电阻，热电偶主要用于存 在各种易燃易爆等化学气体、蒸汽的生产现场。符合爆 炸性环境用防爆电气设备通用要求，备防爆合格证。
二． 主要特点
1、参照 IEC 国际标准设计生产。
2、采用 IP65 防护等级的隔爆接线盒， 符合防爆等级要求。
3、弹顶铠装芯体，抗振动，测温速度快，使用寿命长
4、带温度转换电路，将测量值转换为 4～20mA 或 1～5V 等模拟量，实现测量
值远距离传输。
三、GDTC9102 防爆型热电阻选型表
| GDTC9102 |
选型代号 |
说 明 |
仪表等级 |
A B C D |
高精度、高稳定性 |
| 高稳定性 |
| 中等普通工业用 |
| 一般工业用 |
结构形式 |
AB1 AC2 AD3 B1 B2 B3 C1 C2 |
整体通径式 |
| 整体变径式 |
| 整体锥管式 |
| 两节通径式 |
| 两节变径式 |
| 两节锥管式 |
| 无保护管式 |
| 冷端保护管式 |
接线盒形式 |
41
42
43
44
45
46
47
48
49
50 |
斜盖隔爆式（dIIBT4） |
| 扁圆隔爆式（dIIBT4） |
| 扁圆隔爆式（dIICT4） |
| 统设隔爆式（dIICT4） |
| 不锈钢岗崎隔爆式（ dIICT5） |
| 不锈钢扁圆隔爆式（dIICT6） |
| 多点隔爆式（2～10 点） |
| 出口斜盖隔爆式（dIICT6） |
| 出口翻盖隔爆式（dIICT6） |
| 出口高盖隔爆式（dIICT6） |
| 变送输出信号/ 对应温度量程 |
W
M/ V/ |
无变送输出 |
| 变送输出 4～20mA/温度量程 |
| 变送输出 1～5V/温度量程 |
固定安装形式 |
VW/ G1 F1 G2 T1 |
无固定装置 |
| 固定螺纹 |
| 固定法兰 |
| 活动法兰 |
| 特殊要求 |
| 分度号 |
C P |
Cu50 分度号铜电阻 |
| Pt100 分度号铂电阻 |
元件数 |
1
2
n |
单只式 |
| 双支式 |
| 多对式（n 为元件数） |
| 芯体种类 |
K |
常规铠装芯体 |
| 精度等级 |
TA PB |
工业 A 级 |
| 工业 B 级 |
保护管材质 |
B M T2 |
1Cr18Ni9Ti（0～1000℃） |
| 316L(0～1000℃) |
| 特殊要求 |
| 保护管直径 |
T2 □□两位数直接表示实际直径如 16 表示φ16 |
| □ □/□前两位数和后一位数表示变径前后实际直径，如 16/9 表示φ16 变φ6 |
| 产品长度 |
用户指定（全长或全长×插深） |
