*生产古大GDS4033型智能压力变送器
详细信息
| | 品牌：安徽古大 | | 型号：GDS4033 | | 加工定制：是 | |
| | 测量范围：60 MPa | | 精度等级：0.1% | | 适用范围：液汽 | |

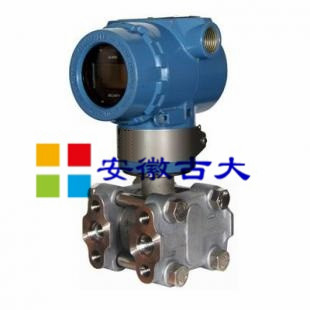

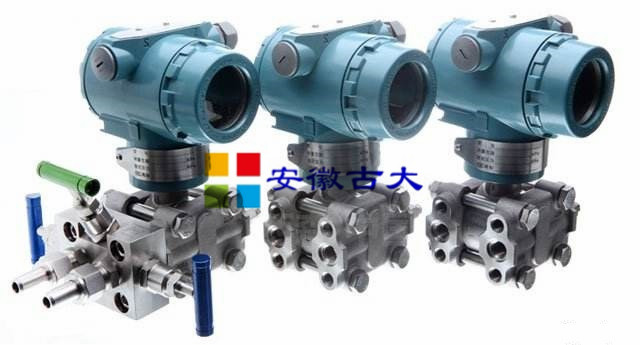

GDS4033型智能压力变送器
一、产品应用
古大GDS4033系列压力变送器数字仪表具有 用户界面好，精度高的特点。可通过控制键， HART 通讯，PROFIBUS PA 或基金会现场总路 接口进行参数设定.符合“本安”和“隔爆” 防爆要求的变送器可以安装在有潜在爆炸危险区域（1 区）或（0 区）内。GDS4033 系 列压力变送器可用于具有极端化学和机械 负载的工业领域。10KHz 到 1GHz 范围内的电 磁兼容使得GDS4033 系列压力变送器可用于 高电磁辐射的场合。不同型号的系列变送器 可以用来测量：表压、绝对压力、差压、液 位、流量。
二、产品参数
| 输入信号： |
量程 |
|
*大压力 |
公称测量范围 |
| |
0.01～1bar |
g |
6bar g |
1bar g |
| |
0.04～4bar |
g |
10bar g |
4bar g |
0.16～16bar g 32bar g 16bar g 输出信号: 4～20mADC 输出，数字 PROFIBUS PA 或 FF 基
金会总线信号，下限（连续可调）3.55mA, 工厂预设 3.84mA;上限（连续可调）23 mA， 工厂预设 20.5 mA 或选择设定 22.0 mA。
测量精度： 线性特性曲线
-r≤10 ≤（0.0029·r+0.071）%
-10<r≤30 ≤(0.0045·r+0.071)%
-30<r≤100 ≤(0.005·r+0.005)%
长期温漂 ≤（0.25·r）%/5 年 环境温度的影响
在-10～+60 ℃ ≤（0.08 ·r+0.1）% 在-40～-10 ℃ ≤(0.1 ·r+0.15)%/10
三、GDS4033压力变送器选型表
| GDS4033 |
选型代号 |
说 明 |
仪表种类 |
A |
智能、进口传感器、高精度、高稳定性 |
| B |
智能、高稳定性 |
| C |
非智能、中等普通工业用 |
| D |
非智能、一般工业用 |
通讯协议 |
H |
HART 通信 |
| P |
PROFIBUS-PA 通信 |
膜盒封入液/测量部清洁 |
1 |
硅油 常规 |
| 2 |
硅油 脱脂清洁处理 |
| 3 |
氟油 脱脂清洁处理 |
测量量程/测量范围/过载极限 |
B |
1～100kPa -100～100kPa 600kPa |
| C |
4～400kPa -100～400kPa 1Mpa |
| D |
0.016～1.6Mpa -0.1～1.6Mpa 3.2Mpa |
| E |
0.063～6.3Mpa -0.1～6.3Mpa 10Mpa |
| F |
0.16～16Mpa -0.1～16Mpa 25Mpa |
| G |
0.4～40Mpa -0.1～40Mpa 60Mpa |
| T1 |
特殊要求 |
隔离膜片/相关接液件 |
S |
SUS316L 不锈钢 SUS316L 不锈钢 |
| H |
哈氏 C-276 SUS316L 不锈钢 |
| C |
哈氏 C-276 哈氏 C-276 |
过程连接 |
0 |
G1/2 外螺纹管接头 |
| 1 |
1/2-14NPT 内螺纹 |
| 2 |
带椭圆法兰（安装过孔Φ12mm，不适合量程 G 选项） |
| T2 |
特殊要求 |
防爆 |
A |
无防爆 |
| B |
本安 EX iaII CT6 |
| D |
隔爆 EX dII CT6 |
电气接口 |
1 |
1/2-14NPT 内螺纹，两个接线口 |
| 2 |
M20×1.5 内螺纹，两个接线口 |
| .3 |
1/2 NPT 电气接头+密封塞 |
| 4 |
1/2 NPT 隔爆电气接头+密封塞 |
| 5 |
M20×1.5 电气接头+密封塞 |
| 6 |
M20×1.5 隔爆电气接头+密封塞 |
| T3 |
特殊要求 |
显示表头 |
N |
不带显示表头 |
| D |
LCD 显示表头 |
| T4 |
特殊要求 |
安装支架 |
A |
碳钢安装支架 |
| B |
不锈钢安装支架 |
| N |
无安装支架 |
