*生产古大GDSL53系列超声波明渠流量计
详细信息
| | 品牌：安徽古大 | | 型号：GDSL53 | | 加工定制：是 | |
| | 类型：超声波 | | 测量范围：200000 m3/h | | 精度等级：0.2 | |
| | 适用介质：液体 | | 工作温度：－20℃ ～ ＋60 ℃ | | | |
GDSL53系列超声波明渠流量计
一、产品特点
� 流量槽用玻璃钢制成，薄壁堰由不锈钢或其它耐酸 碱材料制成，具有抗腐蚀性能
� 非接触式超声波传感器测量液位
� 自动的温度跟踪补偿
� 掉电记忆功能
� 齐全的记录功能
� 标准信号输出接口及 RS232 通讯接口
二、产品简介
古大GDSL53系列超声波明渠流量计是用于测量工矿企
业自然流管（渠）道污水排放计量的新型测量仪表，
简称“污水流量计”。它适用于石油、化工、化纤、
轻 纺、制药等行业的污水排放计量，是城市水污染防
治 和环保部门监控污染物排放的必要仪表之一，也是
今 后水利部门农灌水排放计量的必备仪表。
该流量计采用水力测流、超声波侧位、微电脑处 理、数字显示及打印记录等技术，能在较恶劣的环境 下安装、自动计量，具有较高的可靠性和较强的抗干 扰能力。安装维护方便，读数简捷。
三、工作原理

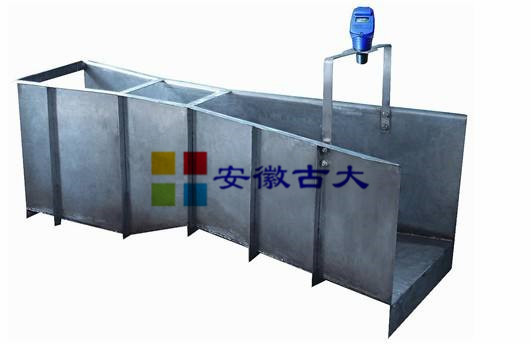

古大GDSL53超声波明渠流量计由气介质式超声波传感 器、温度补偿传感器、流量槽或薄壁堰，及微电脑测 量系统构成的二次仪表组成。当被测介质全部通过流 量槽或薄壁堰缺口形成自由流时， 其流 Q 与流量槽或薄壁堰内上流水位 H 的关系为 Q=CHn (n,C 为系数)。气介式超声波液位传感器在微电脑系统 的控制下，进行超声波发射和接收，微电脑通过测量发 射波和回波的时间差来计算波位高度，再经过一系列判 断，计算，转换处理可得出流过槽或薄壁堰的流量 Q。
四、技术指标
测量范围： 0.1升/秒～9999米3/秒 累计流量： 99999999米3
盲 区： 0.25m～0.5m 测距精度： ±0.3%FS （标准条件） *
测距分辨率：1mm 流量精度： 1%～5%（视堰板类型而定）
压 力： 4个大气压以下 仪表显示： 自带LCD显示瞬时流量和累计流量
模拟输出： 4～20mA 数字输出： RS485、Modbus协议或定制协议环境温度： －20℃ ～ ＋60℃ 供电电压： DC24V/AC220V，防雷装置内置
防护等级： IP65 安装方式： 分体安装和一体安装
GDSL53Y 系列流量参数
| 型号规格 |
*大流量（m3/h） |
适用渠道宽×高 mm |
*高水位（mm） |
| GDSL53Y-50 |
50 |
≥400×350 |
277 |
| GDSL53Y-80 |
80 |
≥500×470 |
390 |
| GDSL53Y-150 |
150 |
≥600×570 |
484 |
| GDSL53Y-250 |
250 |
≥800×650 |
540 |
| GDSL53Y-500 |
500 |
≥800×650 |
510 |
| GDSL53Y-800 |
800 |
≥800×850 |
655 |
| GDSL53Y-1000 |
1000 |
≥1000×850 |
707 |
注：型号中的 Y 表示流量计使用薄壁堰
GDSL53Y 尺寸
| 型号 |
堰宽 B |
堰高 H |
三角堰底高 P |
矩形堰底高 P1 |
总高 |
| GDSL53Y-50 |
480 |
400 |
160 |
— |
1118 |
| GDSL53Y-80 |
580 |
460 |
160 |
— |
1128 |
| GDSL53Y-150 |
680 |
520 |
240 |
— |
1260 |
| GDSL53Y-250 |
880 |
600 |
280 |
— |
1270 |
| GDSL53Y-500 |
880 |
680 |
— |
250 |
1250 |
| GDSL53Y-800 |
880 |
880 |
— |
300 |
1380 |
| GDSL53Y-1000 |
1080 |
880 |
— |
350 |
1400 |
GDSL53E 系列流量参数
| 型号规格 |
*大流量（m3/h） |
适用渠道宽×高 mm |
*高水位（mm） |
| GDSL53E-50 |
47 |
≥300×450 |
240 |
| GDSL53E-150 |
150 |
≥350×700 |
330 |
| GDSL53E-400 |
400 |
≥480×700 |
450 |
| GDSL53E-900 |
900 |
≥660×850 |
600 |
| GDSL53E-1500 |
1440 |
≥930×1000 |
750 |
| GDSL53E-2000 |
2260 |
≥1120×1100 |
750 |
| GDSL53E-3000 |
3060 |
≥1300×1100 |
750 |
| GDSL53E-4000 |
3960 |
≥1480×1100 |
750 |
| GDSL53E-5000 |
5400 |
≥1780×1100 |
800 |
| GDSL53E-7000 |
7200 |
≥2050×1200 |
800 |
注：型号中的 E表示流量计使用 E 槽
GDSL53E外形尺寸
| 型号规格 |
W |
D |
C |
L |
L1 |
E |
总高 |
| GDSL53E-50 |
51 |
270 |
195 |
755 |
— |
420 |
1070 |
| GDSL53E-150 |
76 |
320 |
238 |
955 |
— |
680 |
1135 |
| GDSL53E-400 |
152 |
450 |
— |
— |
890 |
640 |
1200 |
| GDSL53E-900 |
229 |
630 |
— |
— |
1150 |
790 |
1265 |
| GDSL53E-1500 |
305 |
900 |
— |
— |
1940 |
890 |
1330 |
| GDSL53E-2000 |
450 |
1090 |
— |
— |
2020 |
1070 |
1395 |
| GDSL53E-3000 |
600 |
1200 |
— |
— |
2100 |
1180 |
1460 |
| GDSL53E-4000 |
750 |
1380 |
— |
— |
2175 |
1180 |
1525 |
| GDSL53E-5000 |
1000 |
1680 |
— |
— |
2305 |
1230 |
1590 |
| GDSL53E-7000 |
1200 |
1920 |
— |
— |
2400 |
1230 |
1655 |
