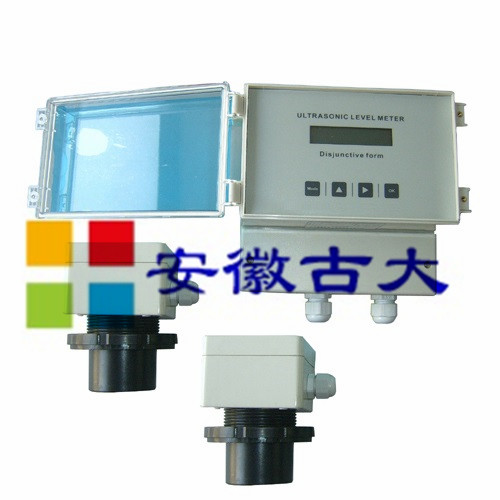

GDSL53S分体型超声波物位计
一、 产品原理
古大GDSL53S分体型超声波物位计的工作原理是由换能器（探头） 发出高频超声波脉冲遇到被测介质表面被反射回来， 部分反射回波被同一换能器接收，转换成电信号。 超声波脉冲以声波速度传播，从发射到接收到超声 波脉冲所需时间间隔与换能器到被测介质表面的距 离成正比。此距离值 S 与声速 C 和传输时间 T 之间 的关系可以用公式表示：S=CxT/2。由于发射的超声 波脉冲有一定的宽度，使得距离换能器较近的小段 区域内的反射波与发射波重迭，无法识别，不能测 量其距离值。这个区域称为测量盲区。盲区的大小 与超声波物位计的型号有关。
二、 产品特点
由于采用了先进的微处理器和独特的 EchoDiscovery回波处理技术，超声波物位计可以应用于各种复杂工况。 “虚假回波学习”功能使得仪表在多个虚假回波的工况下，可正确地确认真实回波，获得准确的测量结果。 换能器内置温度传感器，可实现测量值的温度补偿。
超声波换能器采用声学匹配之专利技术，使其发射 功率能更有效地辐射出去，提高信号强度，从而实现准 确测量。
三、技术参数
| 参数 型号 |
GDSL511 |
GDSL512 |
GDSL514 |
GDSL516 |
| 过程连接材料 |
螺纹 G1A |
螺纹 G1A |
螺纹 G1A、M105×2 |
螺纹 G1A、M105×2 |
| 换能器材料 |
PU/PC |
PU/PC |
PU/PC |
PU/PC |
| 盲区 |
0.4m |
0.6m |
0.8m |
1.2m |
| *大测量距离（固体） |
|
|
20m |
40m |
| 超声波频率 |
48KHz |
26.7 KHz |
15 KHz |
10 KHz |
| 超声波发射角 |
7° |
7° |
7° |
7° |
| 相对湿度 |
100% |
100% |
100% |
100% |
| 环境温度 |
-40～+60℃ |
-40～+60℃ |
-40～+60℃ |
-40～+60℃ |
| 工作压力 |
Max.1bar |
Max.1bar |
Max.1bar |
Max.1bar |
| 防护等级 |
IP67 |
IP67 |
IP67 |
IP67 |
| 安装连接方式 |
G1A 外观螺纹 |
G1A 外观螺纹 |
G1A 外观螺纹 |
G1A 外观螺纹 |
| 防爆形式 |
ExmIIT6 |
ExmIIT6 |
ExmIIT6 |
ExmIIT6 |
四、GDSL53S 分体型超声波物位计选型表
| GDSL53S |
选型代码 |
说 明 |
仪表种类 |
A |
高精度、高稳定性 |
| B |
高稳定性 |
| C |
中等普通工业用 |
| D |
一般工业用 |
介质/量程 |
1 |
液体 |
|
10m |
|
| 2 |
液体 |
|
20m |
|
| 4 |
液体/固体 |
|
40/20m |
|
| 6 |
液体/固体 |
|
80/40m |
|
| T1 |
特殊要求 |
控制表 |
S |
与GDSL511/GDSL512 配合使用 |
| E |
与 GDSL514/GDSL516 配合使用 |
| M |
明渠流量测量（1 为单通道、2 为双通道、X 为继电器个数） |
| T2 |
特殊要求 |
瞄准器 |
1 |
带 |
| 2 |
不带 |
