*生产古大GDSL551一体化超声波物位计
详细信息
| | 品牌：安徽古大 | | 加工定制：是 | | 型号：GDSL551 | |
| | 工作压力：4 Mpa | | 测量范围：15m | | 测量精度：0.1% | |
| | 防护等级：IP67 | | 材质：PVDF | | | |

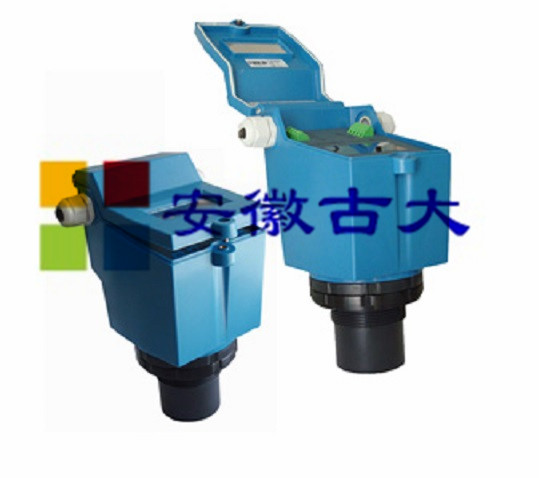

GDSL551一体化超声波物位计
一、 产品原理
古大GDSL551 一体化超声波物位计的工作原理是由换能器（探头）发出 高频超声波脉冲遇到被测介质表面被反射回来，部分反射 回波被同一换能器接收，转换成电流信号。超声波脉冲以声 波速度传播，从发出到接收到超声波脉冲所需时间间隔与 换能器到被测介质表面的距离成正比。此距离值 S 与声速 C 和传输时间 T 之间的关系可以用公式表示：S=CxT/2。
由于发出的超声波脉冲有一定的宽度，使得距离换 能器较近的小段区域内的反射波与发射波重迭，无法识别， 不能测量其距离值。这个区域称为测量盲区。盲区的大小 与超声波物位计的型号有关。
二、产品特点
古大GDSL551 一体化超声波物位计由于采用了先进的微处理器和独特的 EchoDiscovery 回波处理技术，超声波物位计可以应用于各种复杂工况。“虚假回波学习”功能使得仪表在多个虚假回波的工 况下，可正确地确认真实回波，获得准确的测量结果。换能器内置温度传感器，可实现测量值的温度补偿。 超声波换能器采用声学匹配之专利技术，使其发射 功率能更有效地辐射出去，提高信号强度，从而实现准 确测量。
三、 技术参数
测量范围：液体 0.25～5m、0.4～10m、0.5～15m
过程连接：螺纹 G1½A、螺纹 G2A、吊架或锁紧法兰、不锈钢 316L 材 料：
-换能器：PVDF、PU、/PC
-换能器密封：硅胶
-外壳塑料：塑料 PBT-FR；铝
-外壳和外壳盖之间的密封：硅橡胶
-接地端子：不锈钢 供电电压：
两线制 -标准型：15～36VDC
-本安型：15～30VDC
四线制 24V DC±10%，220V AC±10%
输出参数： (4～20)mA/HART 两线制
四、GDSL551一体化超声波物位计选型表
| GDSL551 |
选型代码 |
说 明 |
等级 |
A |
高精度、高稳定性 |
| B |
高稳定性 |
| C |
中等普通工业用 |
| D |
一般工业用 |
防爆等级 |
P |
标准型（无防爆） |
| I |
本安型（Exia IIB T6） |
电子组件 |
A |
4～20mA 两线制 |
| B |
4～20mA/ 24V DC±10% /四线制 |
| C |
4～20mA HART 两线制 |
| D |
4～20mA/ 24V DC±10%/ HART 四线制 |
| T1 |
特殊要求 |
换能器材料/过程温度/防护等级 |
A |
PU/PC/-40～+70℃/IP66 |
| B |
PVDF/-40～+70℃/IP67 |
| T2 |
特殊要求 |
过程连接 |
I |
螺纹 G1½A、 |
| G |
螺纹 G2A |
| F |
法兰 |
| D |
吊架 |
| T3 |
特殊要求 |
外壳/防护等级 |
S |
塑料/IP66 |
| A |
铝/IP67 |
| T4 |
特殊要求 |
电缆进线 |
M |
M20×1.5 |
| N |
½NPT |
| T5 |
特殊要求 |
现场显示/编程 |
A |
带 |
| X |
不带 |
